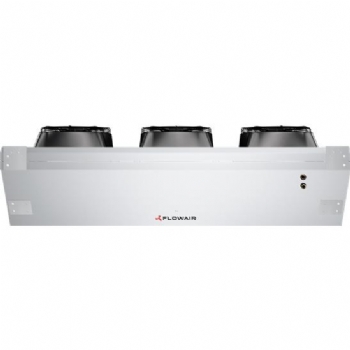

Flowair ELiS G Αεροκουρτίνα
Η Flowair ELiS G Αεροκουρτίνα είναι ιδανική για βιομηχανικούς χώρους με Μέγιστη εμβέλεια 8μ, ενώ η Ροή αέρα (Air flow) από 2400 έως και 12800 m3/h.
Παροχή: 2400 - 11000 m3/h.
Σύντομα χαρακτηριστικά:
Οι αεροκουρτίνες ELiS G είναι βιομηχανικές μονάδες υψηλής απόδοσης, οι οποίες μειώνουν τις απώλειες αέρα που σχετίζονται με την ανταλλαγή αέρα μεταξύ του κτιρίου και του περιβάλλοντος χώρου.
Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα και πλαστικά στοιχεία.
Η ρυθμιζόμενη έξοδος αέρα διασφαλίζει τη ρύθμιση της επιθυμητής γωνίας ροής αέρα.
Οι κουρτίνες μπορούν να συνδυαστούν σε μεγαλύτερα σετ μονάδων και να τοποθετηθούν σε οριζόντια ή κάθετη θέση.
Διατίθενται σε δύο μήκη: 1,5 ή 2 m και σε τρεις εκδόσεις: με εναλλάκτη θερμότητας νερού, με ηλεκτρικές θερμάστρες και τη λεγόμενη "κρύα" έκδοση χωρίς θερμαντικά στοιχεία.
Το ELiS G μπορεί να εξοπλιστεί με μονάδα ελέγχου, η οποία επιτρέπει την ενεργοποίηση και απενεργοποίηση της μονάδας, τη σύνδεση του διακόπτη της πόρτας και του θερμοστάτη και την προστασία των ανεμιστήρων από υπερφόρτωση. Επιπλέον, χάρη στο σύστημα ελέγχου DRV, η κουρτίνα μπορεί να συνδεθεί με BMS, γεγονός που αυξάνει τη λειτουργικότητα του φραγμού αέρα.
Σκοπός:
Οι αεροκουρτίνες ELiS G δημιουργούν φράγμα αέρα στα ανοίγματα των πυλών σε κτίρια όπως αποθήκες, αίθουσες, κέντρα επιμελητείας κ.λπ.
Σύστημα ελέγχου:
Το ELiS G μπορεί να εξοπλιστεί με μονάδα ελέγχου. Το S1G μπορεί να τροφοδοτήσει μία κουρτίνα, το S3G μπορεί να τροφοδοτήσει έως και 3 κουρτίνες. Επιπλέον, κάθε μία από τις μονάδες προστατεύεται από υπερφόρτωση. Επιπλέον, ένας διακόπτης πόρτας, ένας θερμοστάτης και μια βαλβίδα δύο ή τριών κατευθύνσεων μπορούν να συνδεθούν στη μονάδα.
Για ειδική παραγγελία, υπάρχει η δυνατότητα εξοπλισμού της μονάδας με σύστημα ελέγχου με αυξημένη λειτουργικότητα, το οποίο μπορεί να συνδεθεί στο BMS (σύστημα DRV) και στο SYSTEM FLOWAIR.
Τεχνολογία/καινοτομία/πλεονεκτήματα:
Κάλυμμα – κατασκευασμένο από πλαστικό και χάλυβα, το οποίο καθιστά δυνατή τη μείωση του βάρους της μονάδας.
Στήριγμα εγκατάστασης – ως τυπικές μονάδες οι μονάδες διαθέτουν γενικές βάσεις για κάθετη και οριζόντια τοποθέτηση στα χωρίσματα.
Technical data ELiS G
| G-E-150 | G-N-150 | G-W-150 | G-W-150 2R | G-E-200 | G-N-200 | G-W-200 | G-W-200 2R | G-E-250 | G-N-250 | G-W-250 | |
| Power supply [V/Hz] | 3x400 / 50 | 230 / 50 | 3x400 / 50 | 230 / 50 | 3x400 / 50 | 230 / 50 | |||||
| Max. power consumption [kW](1) | 13,5 + 0,68 | 0,67 | 20,5 + 1,05 | 1,05 | 24,5 + 1,4 | 1,4 | |||||
| Max. current concumption [A](1) | 19,5 + 3,0 | 3 | 29,5 + 4,5 | 4,5 | 36,0 + 6,0 | 6 | |||||
| Fan IP | 20 | 54 | 20 | 54 | 20 | 54 | |||||
| Connection [”] | - | - | 3/4 | - | - | 3/4 | - | - | 3/4 | ||
| Airflow [m3/h](2) | 2600-6300 | 2800-6550 | 2500-6200 | 2400-6100 | 3400-9400 | 3900-9700 | 3300-9100 | 3100-8800 | 4900-12400 | 4900-12800 | 4300-12000 |
| Acoustic pressure level [dB(A)] - 5 m(3) | 44-65 | 45-66 | 46-67 | 45-66 | 46-68 | 47-69 | 46-68 | 47-69 | |||
| Acoustic pressure level [dB(A)] - 3 m(3) | 45-66 | 46-67 | 47-68 | 46-67 | 47-69 | 48-70 | 47-69 | 48-70 | |||
| Sound power level [dB(A)](4) | 60-81 | 61-82 | 62-83 | 61-82 | 61-82 | 62-84 | 63-85 | 62-84 | 63-85 | ||
| Heating power [kW](5) | 13,5 | - | 7,8-27 | 18,7-62,9 | 20,5 | - | 8,7-30,0 | 9-30 | 24,5 | - | 15,0-49,6 |
| Max. water temperature [ºC] | - | - | 120 | - | - | 120 | - | - | 120 | ||
| Max. operating pressure [MPa] | - | - | 1,6 | - | - | 1,6 | - | - | 1,6 | ||
| Temperature increase (△T) [ºC](5) | 7,0-16,0 | - | 4,0-13,0 | 21,4-71,9 | 7,0-18,0 | - | 3,0-11,0 | 8-27 | 7,5-16,5 | - | 4,0-12,0 |
| Weight of unit [kg] | 47 | 43 | 47,4 | 51,8 | 62,2 | 58 | 62 | 66,4 | 77,9 | 71,5 | 78,3 |
| Range [m](2) | 7,5 | 8 | 7,5 | 8 | 7,5 | 8 | 7,5 | ||||
(1) for G-E, the parameters of heating elements powered by 3N 400V and fans powered by 1N 230V
(2) according to ISO 27327-1
(3) acoustic pressure level has been measured in a 1500m3 space with a medium sound absorption coefficient, directional factor: Q=2
(4) acoustic power level according to ISO 27327-2
(5) G-W power and temperature range specified for the parameters: fan speed III, heating medium temperature 50/40oC device inlet temperature 20OC - fan speed III, heating medium temperature 90/70oC device inlet temperature 0oC; G E power range for operation at 1N 230/50 to operation at 3N 400/50
Main dimensions ELiS G
| Ελάχιστη παροχή αέρα (m3/h) | 2400 |
| Μέγιστη παροχή αέρα (m3/h) | 11000 |
